Настраиваем JTDX

Настраиваем JTDX. Часть вторая.

Перед настройкой JTDX проверим некоторые настройки в  Windows:

Первым делом, проверяем настройки COM порта CH340, его номер должен быть затем установлен в flrig (у меня COM10).

Проверяем соответствие Параметров порта. Делаем как на картинки в обоих окнах (в окне конфигурации flrig и в ниже показанном окне ):

Настраиваем flrig: Нажимаем на Config в меню.

Делаем как я говорил ранее. Выбираем свой трансивер и т.д.

Теперь в настройках "Звуки" (в windows) выбираем следующие значения:

Нажимаем в каждом окне ОК.

Теперь, предлагаю так же посмотреть картинки по настройке самой программы JTDX.

Окно программы:

В  разделе меню "Общие" прописываем свой позывной локатор и др. "птички", как на картинке.

В  разделе меню "Радио" устанавливаем работать через flrig.

у меня используется XIEGU G90 и интерфейс связи его с компом - адаптер  Xiegu DE-19. Настройки звука для него. Цифры могут быть на разных компах разные!

Приглашение выбрал чтобы видеть результат. Можно поставить АВТОМАТ. Как Вам больше нравиться.

Окно приглашения, жмем ОК.

А это окно записи QSO в eQSL сайт. Просто смотрим, радуемся и закрываем!

Оставляем нужные.(работаем правой кнопкой мыши)

Для наглядности работы со станциями. Т.е. внешний вид.

Когда хороший проход радиоволн, то можно его фильтровать! Видим, что стоит фильтр на Европу. Сам поставил. Обычно без фильтров, т.е. как есть по умолчанию.

Это вид окна приема без фильтра!

А это с фильтром. Европа выключена!

Работа JTDX с PSKREPORTER. Включаем свой маячок. (окно ниже). Это наша программа начнет посылать инфу для pskreporter. Какие станции принимает мой приемник, через мою антенну, в том месте где он установлен.

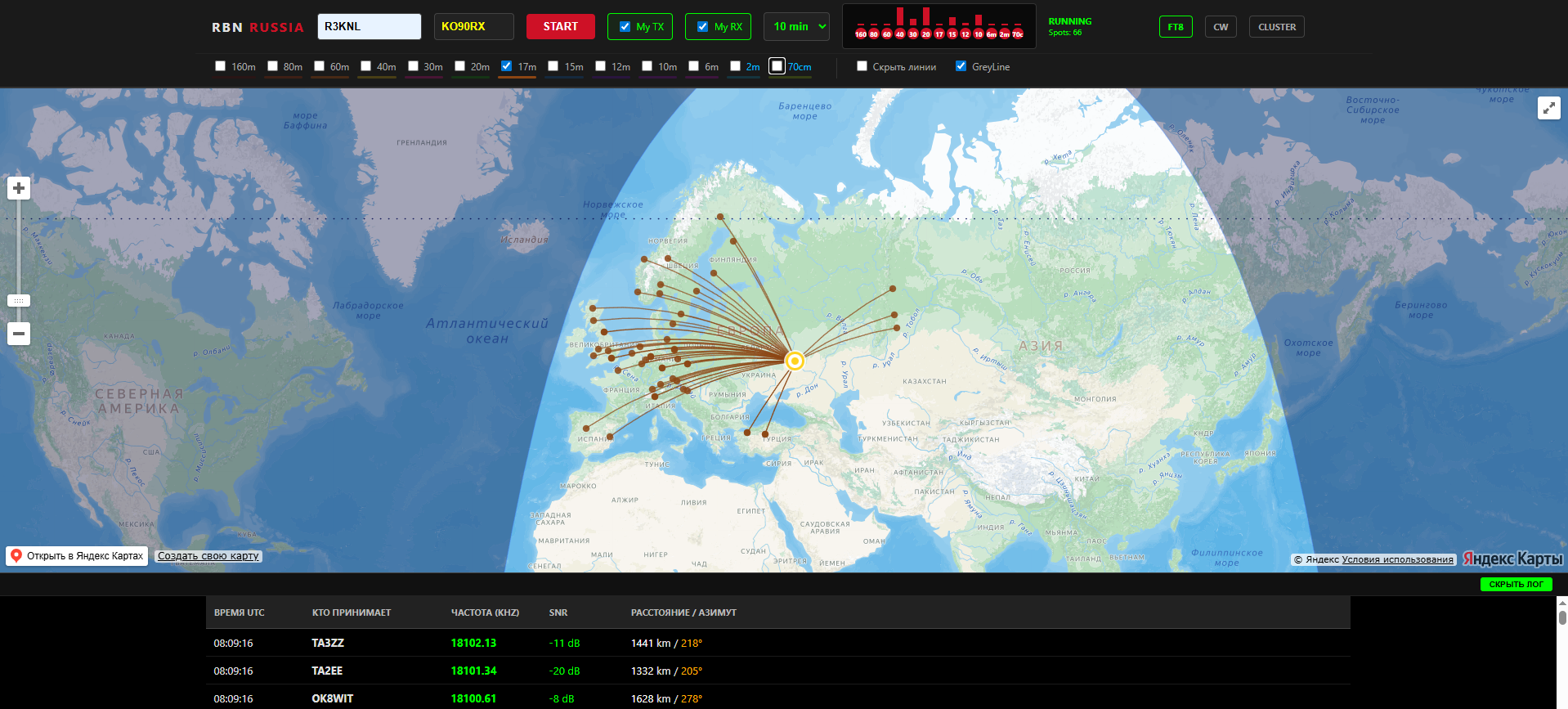

Проход на 10 метров. 24 октября 10 часов утра по Москве. На карте, те станции, которые меня слышат!

Это отметка меня (моего трансивера). В городе Лиски.

Это я пытаюсь связаться с Новой Каледонией. Но прохождение ухудшается. -17 ДБ. Затем -24 ДБ.

И PSKREPORTER, то же показывает что там меня не слышно. Хотя бывает и слушать не кому!!!

Это правое окошко JTDX. Попытка связи с Австралией. VK1OO. Я зову на своей частоте. (включён разнос). Немец позвал практически на частоте австралийца.

И теперь ГЛАВНОЕ!!! Чтобы ваш сигнал хорошо декодировался у ваших корреспондентов надо установить движок мощности в программе как написано в руководстве трансивера! Это регулировка так называемого ALC. У меня на экране трансивера я выставляю 85 (рекомендовано между 80 и 90).  Корректирую на каждом диапазоне!! Чтобы ваш трансивер хорошо декодировал принятый сигнал, движок приема должен стоять на 50-60 ДБ. Это для моего трансивер G90. У Вас свои трансиверы и свои значения!!!

 По расположению движков см. картинку ниже:

 З.Ы. Настройки трансивера (вход и выход звука) у меня установлены по умолчанию.

Пока ВСЁ! В принципе, я думаю, если аккуратно повторить что я написал- то всё у Вас и ЗАРАБОТАЕТ!!! Успехов. 73!
